Graz SA
Lausanne, Schweiz
Mitarbeiter
- 20
Bereiche
- Holzbau
Renovation
Projekte

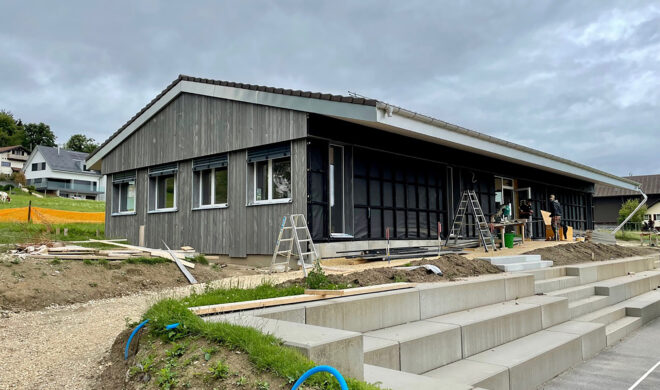

- Wohnungsbau
- Hallenbau

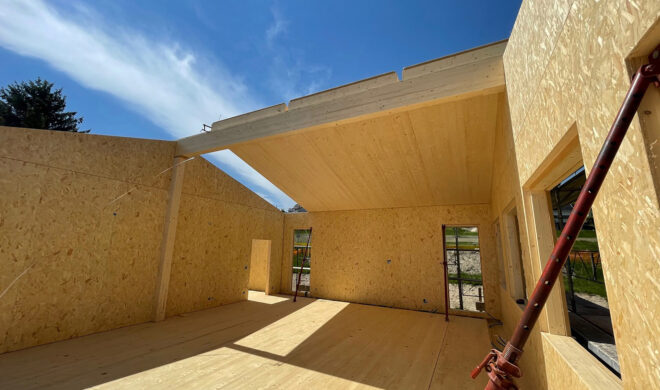

EFH und MFH - Aufstockungen

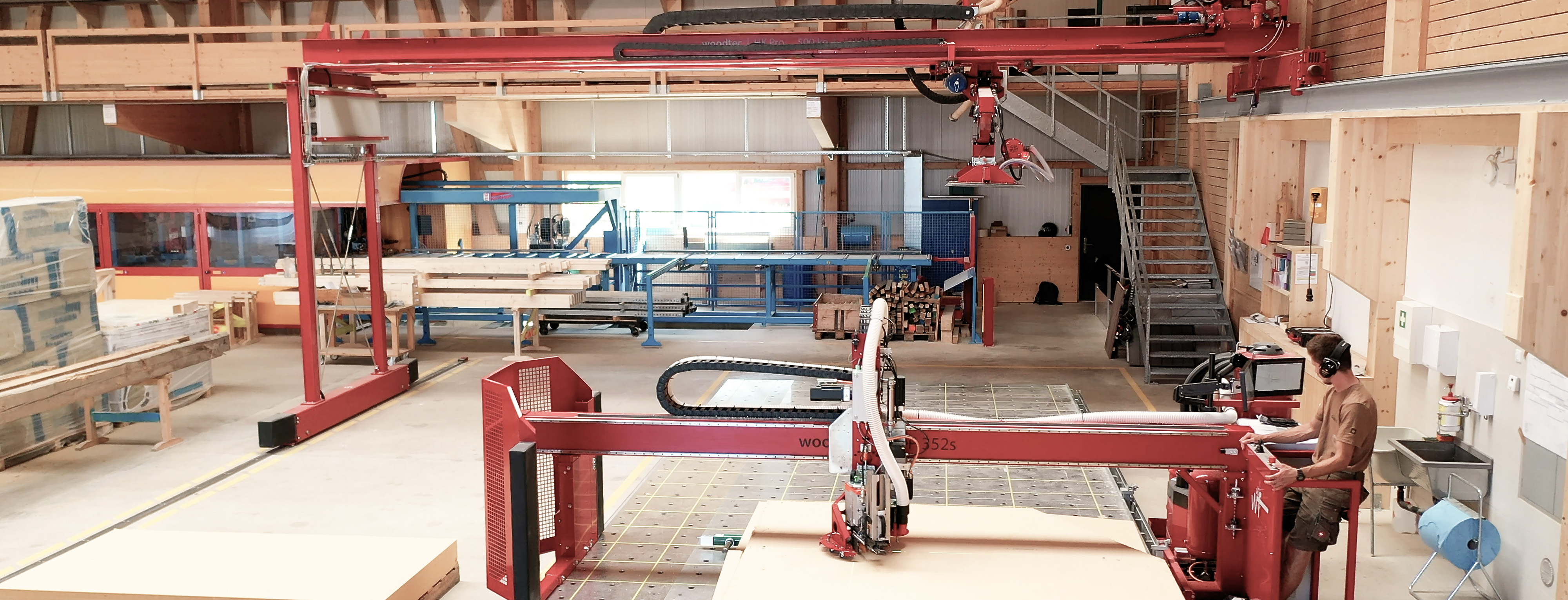

Auf der flexibel unterteilbaren Arbeitsplattform von 16.5 mit MFP und Handlingkran Pro werden Wand, Dach- und Deckenelemente indviduell vorgefertigt und auch Kastenelemente verleimt
Moderne Montageplattform für flexiblen Holzbau
Elementbautisch
Arbeitsplattform 3.75 x 16.5 m
Dachvorrichtung
Pressvorrichtung
Multifunktionsportal
Handlingkran Pro
Einblasplatte
mit Schnellwechselsystem
Wende- und Transportmodul
Alle Arbeitsschritte optimiert

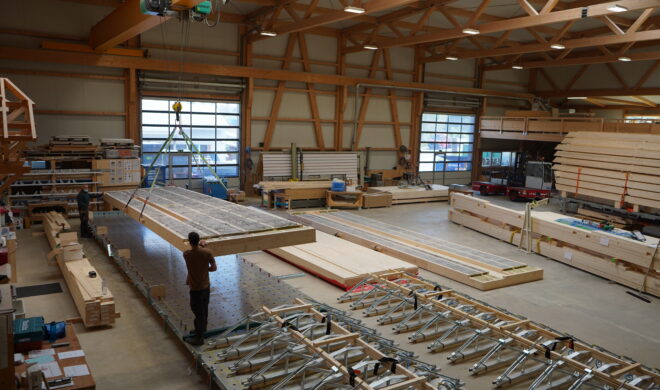

Die neue Fertigungsanlage bei Graz SA
Alle Arbeitsschritte optimiert
Das optimieren aller Arbeitsschritte führt zu Einsparungen im Gesamtprozess

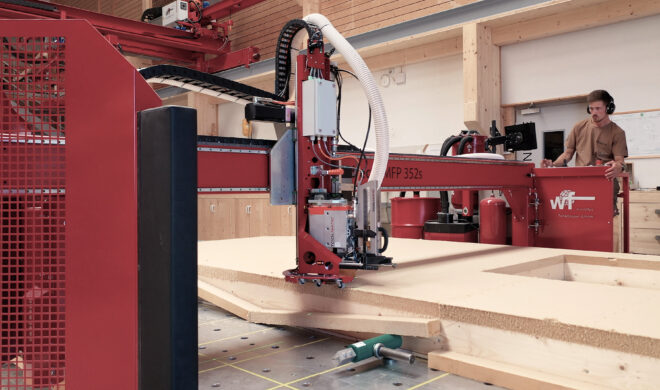

Auch Weichfaserplatten lassen sich ausschneiden und abklammern: Die verwendeten Geräte laden Klammern automatisch nach und halten den vorgegebenen Abstand ein. Der Bediener steuert den Vorgang vom Bedienpult und muss weder schwer heben noch Klammern nachladen oder Sparrenposition und Klammerabstände ausmessen und anzeichnen.
Früher wurden alle Platten vorher auf der Säge zugeschnitten. Dank der neuen Anlage spart man sich diesen Schritt und alle Logistik rundherum komplett.
Rohware wird direkt neben der Montagelinie abgeladen, und man setzt bei allen Plattentypen (OSB, Fermacell, Dreischicht, Weichfaser) auf möglichst große Formate, damit weniger Stöße entstehen.
Eine 18 m lange Montageplattform erlaubt es, unterschiedliche Elemente parallel zu produzieren. Dank des Handlingkrans kann der Mitarbeiter auf der hinteren Arbeitsstation seine Dachsparren selbstständig transportieren, und der Zimmerer im Vordergrund arbeitet ungestört und ohne Unterbrechung an seinem Element weiter.
Besonders geschätzt wird das schwingungssteife Teleskophubwerk, damit die Last nicht schwingt. Dank Schnellkupplung kann der Handlingkran auch die Einblasplatte transportieren und rasch und punktgenau versetzen.
Mehr aus der Produktion
Abbund
Mit eigener Abbundanlage
Platten
Zuschnitt mit MFP direkt auf dem Element
Wenden
Mit Wende- und Transportmodul
Isolation
Mit Einblasplatte an Handlingkran Pro
Nageln
Mit MFP und Automatikgeräten
Zweitseite
Isolation und Beplankung Zweitseite an gleicher Station
Verlad
Direkt auf Wechselpritschen
Fertigung Kastenelemente
Schon vor dem Ausbau der Fertigungslinie fertigte man Hohlkastenelemente mit der pneumatischen Pressvorrichtung

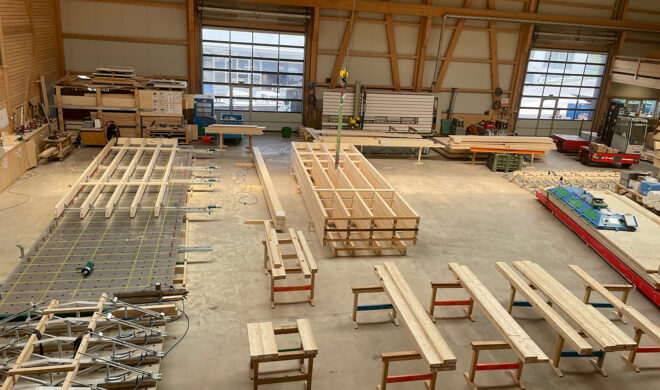

Fertigung von Kastenelementen
auf dem woodtec Montagetisch
Vorfertigung der Balkenlage
mit der Dach- und Deckenvorrichtung

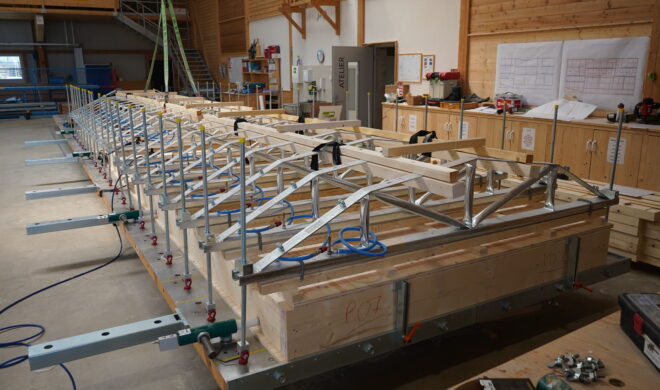

Pneumatische Pressvorrichtung
Um eine saubere Verklebung dank konstantem Druck zu garantieren
Neues System zum Einhängen der Presseinheiten

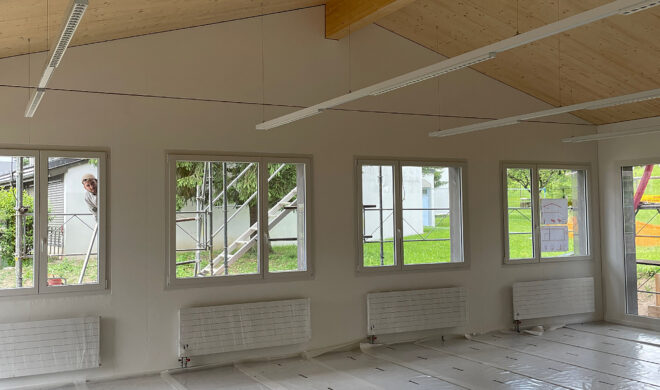

Kastenelemente fürs Dach
Grosse Spannweite bei reduziertem Querschnitt
Dreischichtplatte in Sichtqualität
